【阀门介绍】
【阀门型号】
橡胶瓣止回阀常见的型号有：hc44x、hc44x-10、hc44x-16、hc44x-25、hc44x-40、hc44x-10c、hc44x-10q、hc44x-16c、hc44x-16q、hc44x-25c等。

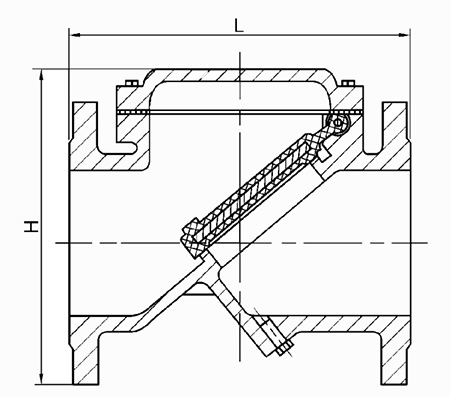

【结构简图】
【性能参数】
公称通径有：DN40、DN50、DN65、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400等；
公称压力有：1.0MPa、1.6MPa、2.5MPa；
密封试验压力有：1.1MPa、1.76MPa、2.75MPa；
壳体试验压力有：1.5MPa、2.4MPa、3.75MPa；
工作温度小于80摄氏度；
适用介质有：清水和油品；
零件材料：阀体、阀盖主要有灰铸铁、碳钢；阀瓣橡胶组合件；弹簧为不锈钢；
【外形尺寸】
| DN | L | H |
| 40mm | 165mm | 180mm |
| 50mm | 200mm | 190mm |
| 65mm | 215mm | 210mm |
| 80mm | 240mm | 230mm |
| 100mm | 290mm | 250mm |
| 125mm | 330mm | 280mm |
| 150mm | 355mm | 315mm |
| 200mm | 500mm | 370mm |
| 250mm | 620mm | 430mm |
| 300mm | 700mm | 475mm |
| 350mm | 785mm | 550mm |
| 400mm | 915mm | 600mm |
注释：铸铁法兰连接尺寸按GB/T4216-84标准；铸钢法兰连接尺寸按JB/T79.1-1994标准。
