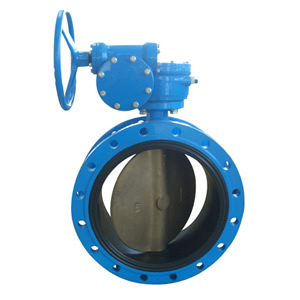

D343F涡轮法兰式软密封蝶阀

下一条:气动蝶阀

上一条:电动蝶阀

【阀门用途】

软密封蝶阀一般用于食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上,主要作调节流量和截流介质的作用;公称压力一般≤1.6MPa,有0.6MPa、1.0MPa、1.6MPa;适用的温度一般≤150℃;公称通径一般从DN50mm~DN2000mm;适用的介质有水、蒸气、煤气、污水、油品以及空气等;驱动形式有手动、气传动、电传动、蜗杆蜗轮传动等。

【产品特点】

1、d343f涡轮法兰式软密封蝶阀设计新颖、合理,结构独特,重量轻,启闭迅速。

2、操力矩小,操作方便,省力灵巧。

3、可以任何位置安装、维修方便。

4、密封件可以更换,密封性能可靠达到双向密封零泄漏。

5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

【执行标准】

设计标准: GB/T12238-1989

法兰连接尺寸:GB/T9113.1-2000 GB/T9115.1-2000 JB78

结构长度: GB/12221-1989

压力试验: GB/T13927-1992 JB/T9092-1999

【零件材质】

零件名称 材料
阀体 铸钢、不锈钢、合金钢
蝶板 铸铁、铸钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨

【密封副材质及温度】

密封副材质 适用温度
丁腈 -12℃~82℃
三元乙丙 -35℃~135℃
耐腐蚀三元乙丙 -35℃~160℃
氟橡胶 -23℃~135℃
聚四氟乙烯 -10℃~150℃
球铁电镀 -30℃~350℃
球铁尼龙覆层 -30℃~100℃
铝青铜 -273℃~232℃
不锈钢 -268℃~316℃
